多機能アンカー掘削リグの2つの砕石方法の詳細な説明

多機能アンカー掘削リグの2つの砕石方法の詳細な説明

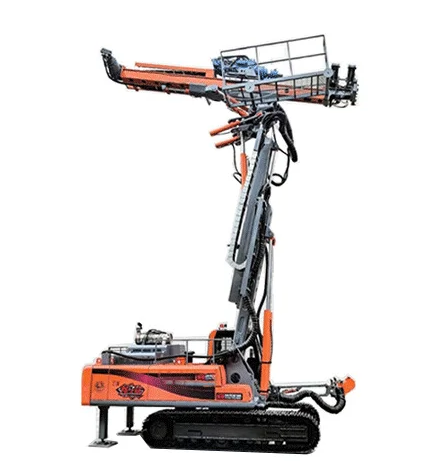

の多機能アンカー掘削リグエンジニアリング掘削作業において最も一般的かつ重要な機器の 1 つです。採用されている岩石破砕方法は 2 つだけです。1 つは回転切削で、一般に硬度係数 f ≤ 8 の岩層に適用されます。もう 1 つは衝撃回転破壊で、一般に硬度係数 f ≥ 8 の周囲の岩石に使用されます。

回転掘削装置の砕石の仕組み

回転掘削リグは、マルチエッジの切削ビットを使用して岩石を回転させて切断し、円形のボーリング孔を形成することで岩石を破壊します。回転切断岩石破砕には次の条件が必要です。

① 掘削装置は、ビット切断中の抵抗モーメントに打ち勝つのに十分なトルクを備えていなければなりません。

② 掘削リグは、ドリルロッドとビットの回転を駆動するために特定の出力速度を持っていなければなりません。

③ ビット切削の送り動作を実現するには、一定の軸方向推力を掘削リグに適用する必要があります。つまり、ビットに特定の正の圧力を加える必要があります。

インパクトロータリー掘削装置の砕石の仕組み

衝撃回転式掘削リグの岩石破壊メカニズムは次のとおりです。衝撃応力波の作用下で、ドリルビットは特定の衝撃周波数でエッジの下の局所的な岩石表面を切断します。衝撃動作を行いながらビットも回転し、ボーリング孔内で360°の範囲で岩石を破壊することができます。衝撃回転岩石破壊には次の条件が必要です。

① 削岩機は一定の衝撃エネルギーと衝撃周波数を備えていなければなりません。

②さく岩機の出力軸は直線衝撃運動をしながら360°回転しなければなりません。

③さく岩機には一定の軸推力を与える必要があります。

岩石の破壊メカニズムから、多機能アンカー掘削リグは、主に石炭層または半石炭岩層（一般に岩石安定係数 f < 8）などの柔らかい屋根状態の道路にアンカー穴を掘削するために回転砕石を使用します。対照的に、衝撃回転岩石破砕は、より硬い屋根条件（一般に岩石安定係数 f ≥ 8）を持つ岩石道路での掘削に使用されます。
