斜面安定化における多機能アンカー掘削リグの主要プロセス

斜面安定化における多機能アンカー掘削リグの主要プロセス

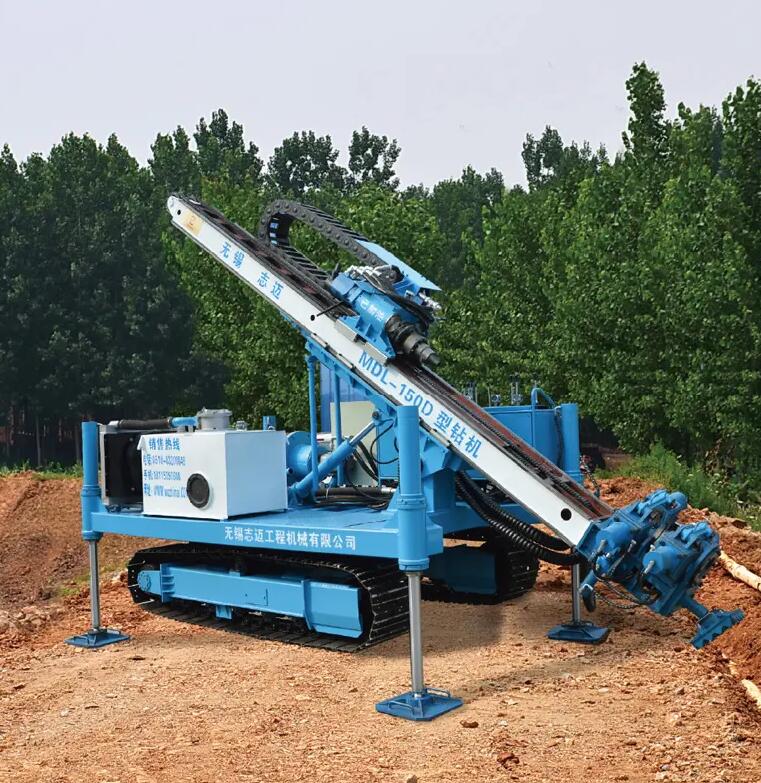

斜面の安定化は、インフラの安全性、地滑り防止、環境保全に不可欠な重要な地盤工学活動です。の出現多機能アンカー掘削リグは、多様な機能を単一のモバイル プラットフォームに統合し、この分野に革命をもたらしました。この記事では、複雑な安定化プロジェクトにおけるその有効性を定義する主要な運用プロセスについて概説します。

1. 現地調査と地質学的プロファイリング

最初のプロセスには、統合されたプローブ ツールを使用した包括的な現場調査が含まれます。最新のリグには、土壌層別、地下水の状態、せん断強度パラメータを評価するために、透水性試験装置とコーン貫入センサーが組み込まれていることがよくあります。このデータは、深さ (中程度の斜面の場合は通常 15 ～ 30 メートル)、傾斜、グラウト混合配合など、最適な定着設計を決定します。たとえば、堆積岩の斜面では、比抵抗イメージング モジュールを使用して、強化された固定パターンが必要な破砕帯を特定できます。

2. 精密穴あけと穴加工

中核的な機能には、さまざまな地層への適応掘削が含まれます。多機能リグは、破砕岩に対するトップハンマー打撃法と粘性土に対する回転打撃法を組み合わせた二重回転システムを採用しています。高度なモデルは、レーザーガイドによるアライメントによる自動垂直制御（±0.5°の偏差を維持）と、未固結地層でのボアホールの崩壊を防ぐケーシング前進システムを備えています。 2022 年のアルプスの斜面補強プロジェクトでは、このようなリグにより、石灰岩と粘土層が交互に並ぶ深さ 40 メートルのボーリング孔を 99% のボーリング孔の完全性で達成しました。

3. グラウト注入とアンカー設置の同時施工

特徴的な機能は、統合されたグラウトアンカー配置システムです。ツインチャンバーグラウトポンプを使用することで、リグは圧力グラウト注入 (0.5 ～ 1.5 MPa 範囲) を実行しながら、同時に鋼製緊張材またはソイル釘を挿入できます。このプロセスでは、グラウトの密度 (1.8 ～ 2.0 g/cm3 に維持) と体積をリアルタイムで監視し、アンカーのグラウトの完全なカプセル化を保証します。日本の鉄道法面プロジェクトで記録されているように、「ドリルとグラウトを 1 パスで行う」方法により、従来の方法と比較して設置時間が 60% 短縮されます。

4. ロボット増援の展開

複雑な斜面形状の場合は、多関節ロボット アームを備えたリグで多層補強を設置します。これには以下が含まれます:

メッシュ固定: 空気圧ステープルガンを使用して溶接ワイヤーグリッドを固定

マイクロパイルクラスター：8～12本のパイルを扇形に設置

セルフドリリングアンカー: 凝集性のない土壌での掘削、グラウト注入、アンカー固定を組み合わせます。

5. リアルタイム監視とAI統合

設置後、リグはアンカーに埋め込まれた光ファイバーセンサーを使用する監視ステーションに変わります。軸方向荷重 (振動ワイヤ ロードセルで測定)、地面の動き (MEMS 傾斜計で検出)、間隙圧力などのパラメータがクラウド プラットフォームに送信されます。機械学習アルゴリズムは傾向を分析して錨の性能を予測し、ノルウェーのフィヨルド安定化プロジェクトで報告されているように、一部のシステムでは 7 日間の故障予測で 94% の精度を達成しています。

6. 環境に適応した改造

現代のリグには、次のような環境保護策が組み込まれています。

霧化ミスト砲による粉塵抑制

掘削液の85%を分離して再利用するスラリーリサイクルシステム

10 メートルの距離で <75 dB を維持する低騒音油圧システム

ハイブリッド電源オプション (ディーゼル電気) により、敷地内の排出量を 40% 削減

技術の進化と事例の検証

単機能ドリルから今日の統合システムへの移行は、技術的な飛躍を表しています。 2023 年にカリフォルニアの沿岸地帯で行われた地滑り修復の比較研究では、多機能リグが従来の装置より 2.3 倍の速さで安定化を完了し、材料廃棄物が 35% 削減されたことが実証されました。同じ操作サイクル内でジェットグラウト注入 (土壌強化用) とアンカーコアリング (ロックボルト固定用) を切り替えることができるため、不均一な組成の斜面には不可欠です。

結論

の多機能アンカー掘削リグ斜面の安定化における機械工学、地球科学、デジタル革新の融合を体現しています。調査、掘削、補強、監視をシームレスなワークフローに統合することで、斜面改修の技術的課題と経済的課題の両方に対処します。気候変動により降雨パターンと地震活動が激化するにつれ、これらの適応型機械は脆弱な斜面を保護する上でますます重要な役割を果たし、自動運転とスマートマテリアルの統合が継続的に進歩し、地盤災害軽減戦略をさらに変革する態勢が整っています。
