多機能アンカー掘削リグ技術の最新の進歩は何ですか?

多機能アンカー掘削リグ技術の最新の進歩は何ですか?

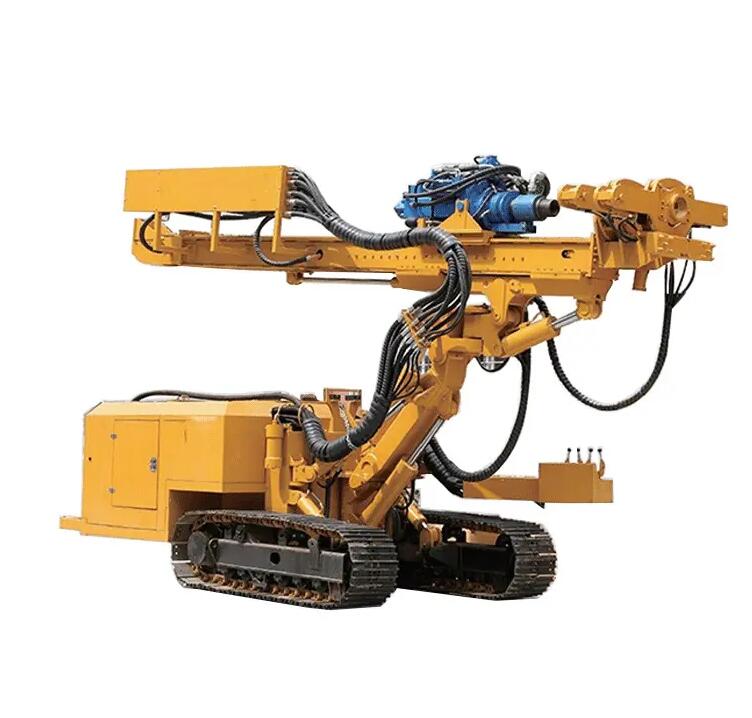

背後にあるテクノロジー多機能アンカー掘削リグ急速かつ変革的な進化を遂げています。単なる機械的な統合を超えて、最新の進歩はインテリジェンス、精度、そして極めて高い適応性に焦点を当てており、これらのリグを現代のトンネル掘削や採掘における最も困難な条件に対処する洗練されたロボットプラットフォームに変えています。

1. インテリジェントな自動制御システムの台頭

最も大きな進歩は自動化とスマート制御です。大手メーカーは、オペレーターへの依存と人的エラーを大幅に削減するシステムを開発しています。たとえば、中国鉄道建設重工業 (CRCHI) は、「ワン キー パー ステップ」制御システムを備えた新世代のドリル、アンカー、グラウト リグを導入しました。このシステムは、複雑な作業を自動化されたシーケンスに簡素化し、オペレーターのスキルの閾値を下げ、掘削、アンカー、グラウト注入の各サイクルを一貫して繰り返し実行できるようにします。

この完全自律化への傾向は加速しています。研究開発はマシンビジョンと自律測位に重点を置いています。大手メーカーの画期的な特許出願の 1 つは、「ドリルとボルト」リグの深度カメラがトンネル切羽のリアルタイム 3D マップを作成するシステムについて説明しています。このシステムは、以前に取り付けられたボルトの位置を自動的に識別し、新しいドリル穴の正確な座標を計算します。その後、手動による測定やマーキングを行わずに掘削ブームをこれらの位置に誘導し、人間のオペレーターでは不可能なレベルの速度と精度を達成します。

2. 狭く複雑な空間におけるかつてない精度

最近のプロジェクトでは、狭い敷地内で稼働する巨大なトンネル掘削機 (TBM) を使用して、地質学的に複雑な地域に進出することがよくあります。重要な課題は、TBM のカッターヘッドの後ろの非常に限られたスペースに、長くて深いアンカーをトンネルの輪郭に対して垂直 (垂直) に設置することでした。非垂直のアンカーは効果が低く、張力がかかると安全ではない可能性があります。

最近の画期的な進歩により、この問題は直接解決されました。エンジニアは、高応力軟岩トンネルプロジェクト向けに、TBM を搭載した全方向性の通常の深穴掘削リグを開発しました。角度調整精度±0.5°の洗練されたスイングアーム・フィーダービーム連動機構を備えた専用リグです。コンパクトで 50% 小型のロッド クランプ モジュールと組み合わせることで、幅 2.4 メートルの環状スペース内で動作し、トンネル壁の周囲の任意の場所に完全な 90 度の角度で深さ 8 ～ 12 メートルの穴をあけることができます。この精度により、最適な固定力が確保され、トンネル リングあたりの固定サイクル時間が 800 分から 300 分と半分以下に短縮されることが実証されています。

3. 器用さおよびマルチタスク能力の向上

進歩はシングルブームリグに限定されません。面の被覆率と効率を最大化するために、新しい設計には複数の独立して動作する穴あけユニットが組み込まれています。 「多方向掘削および固定ロボット」の特許では、単一のフレームに取り付けられた 6 つの個別のドリルユニットを備えたシステムが明らかにされています。これらのユニットは、トンネルの屋根と壁で同時に作業できます。重要なのは、それらの独立した動きにより、巨大な機械全体の位置を変更することなく、他のユニットによって残された隙間や「見逃したスポット」をカバーできるため、全体的な作業効率が大幅に向上します。

4. 耐久性と過酷な環境での動作を重視

テクノロジーはリグの堅牢性も向上させています。新しい特許は、地下設備の 2 つの最大の敵である粉塵と衝撃による損傷に対処するように設計された統合システムに焦点を当てています。革新的な設計の 1 つは、ファン、吸引ポート、フィルター ボードを備えた専用の集塵システムを組み込んでおり、粉塵を発生源から積極的に捕捉し、機械のコンポーネントと乗組員の健康の両方を保護します。さらに、落石の破片による衝撃からリグの構造フレームワークを保護するために、ダンパーとスプリングを備えた緩衝システムが追加され、過酷な条件下での寿命が向上します。

結論: ロボット現場への道

最新の進歩多機能アンカーリグこのテクノロジーは、ロボット、センサー駆動、ネットワーク化された建設現場の未来を明らかに示しています。自動制御、正確なガイド、マルチアームの器用さ、強化された設計の融合により、単なるツールではなく、エンジニアリングにおけるインテリジェントなパートナーとなる機械が生み出されています。これらのリグは、危険なエリアから人員を排除することで安全性を高め、間違いのない精度によって品質を向上させ、効率の劇的な向上によってコストを削減します。インフラプロジェクトがより野心的になり、地盤条件がより困難になるにつれて、これらのスマートアンカーリグは、エンジニアリング上の課題を達成可能な現実に変えるための基礎となります。
