ジェットグラウト注入における柱の直径を決定する要因は何ですか?

ジェットグラウト注入における柱の直径を決定する要因は何ですか?

ジェットグラウト注入では、柱の直径は土壌改良プロジェクトの有効性、効率、経済性に直接影響を与える重要なパラメータです。従来のドリルシャフトとは異なり、ジェットグラウト注入柱は、高圧流体ジェットで現場の土壌を浸食および混合することによって形成されます。つまり、その直径はドリルビットによって固定されるのではなく、要因の複雑な相互作用によって決まります。これらの変数を理解することは、設計者とオペレーターにとって、望ましい柱寸法とソイルセメント特性を達成するために不可欠です。この記事では、これらを決定する主な要因を分析します。ジェットグラウト注入柱の直径を機器、土壌、運用、設計パラメータに分類します。

1. 設備および技術仕様

ジェット圧力と流量: 流体圧力 (通常 30 ～ 60 MPa) と流量が高くなると、浸食エネルギーが増加し、カラム直径が大きくなります。三流体システムは、土壌破壊が強化されるため、多くの場合、単一流体システムよりも大きな直径を実現します。

ノズルの設計: ノズルの直径、数、方向はジェット速度とスプレー パターンに影響します。より大きなノズルや複数のノズルを使用すると、侵食ゾーンが広がる可能性があります。

回転と引き出しの速度: 回転と引き出しが遅いため、深さあたりにより多くのエネルギーを供給でき、直径が増加します。ただし、遅すぎると過度の浸食や崩壊が発生する可能性があります。

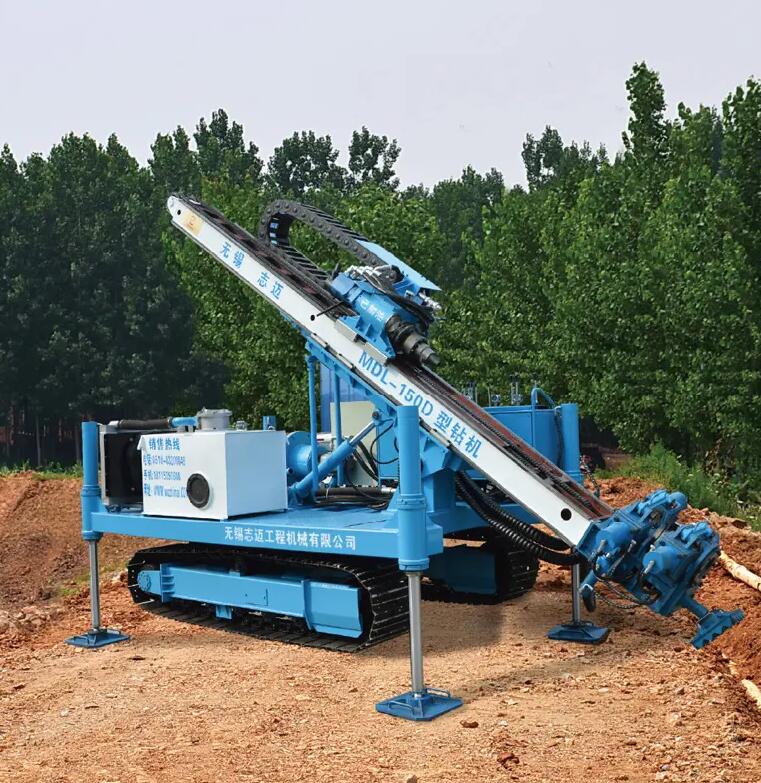

リグのタイプとパワー: 自動パラメータ制御を備えた高度なリグにより、さまざまな条件下でより一貫した直径が可能になります。

2. 土壌の特性

土壌の種類と密度: 粒状の土壌 (砂、砂利) は侵食されやすく、多くの場合、粘性粘土よりも大きな直径が得られます。密な土壌または固まった土壌では、より多くのエネルギー入力が必要になります。

粒度分布: 微粒子を含むよく傾斜した土壌はジェットの浸透を制限し、直径を小さくする可能性があります。きれいな砂または柔らかいシルトは、大きな柱に最適です。

地下水の状態: 地下水面が高いとジェットの拡散が促進されますが、制御されないと結合剤が洗い流される可能性もあります。

原位置応力: 深い層の過剰圧力により柱が圧縮され、浅い深さに比べて直径が減少します。

3. 動作パラメータ

グラウト混合物の特性: 粘度、硬化時間、密度は、ジェットの凝集と土壌の混合に影響します。チキソトロピックグラウトは、より大きな柱状形状を維持できます。

空気または水のシュラウド: 二流体/三流体システムでは、シュラウド ジェットが長距離にわたってジェット エネルギーを維持し、直径を拡大します。

持ち上げステップと滞留時間: 一部の技術では、混合と直径を向上させるために、一時停止を伴う段階的な引き出しを使用します。

4. 設計と実行の要素

柱の間隔と重なり: 壁またはスラブの柱グリッドで重なり合うように直径を設計する必要があります。

深さに関する考慮事項: エネルギー損失と土壌の閉じ込めにより、直径は深さとともに減少することがよくあります。

品質要件: 耐力柱にはより大きな直径が指定される場合がありますが、遮断壁ではサイズよりも連続性が優先される場合があります。

実際的な意味と事例

橋台の緩い砂を安定させるプロジェクトでは、目標の柱直径は 1.5 メートルでした。 40 MPa での単一流体噴射による最初の試験では、砂の圧縮により直径が 1.1 メートルしか得られませんでした。 50 MPa の圧力とより遅い引出し (10 cm/min) を備えた三流体システムに切り替えることで、必要な直径が達成されました。土壌試験により、均一性と強度が向上していることが確認されました。

監視と調整

リアルタイム監視システムは圧力、流量、トルクなどのパラメータを追跡し、オペレータが設定を動的に調整できるようにします。コアリングまたは CPT による施工後の検証により、直径の適合性が保証されます。

結論

ジェットグラウト注入における柱の直径は一定ではありませんが、機器の能力、土壌反応、および運用上の専門知識によって形成される制御可能な結果です。これらの要素を最適化することで、エンジニアはジェットグラウト注入をさまざまな地質工学的課題に合わせて調整し、パフォーマンスと費用対効果のバランスを取ることができます。モデリングとモニタリングのテクノロジーが進歩するにつれて、カラム寸法の予測と制御はさらに正確になり、さらに確実になります。ジェットグラウト注入現代の基礎工学における役割。
