高架式ジェット掘削リグ

MDL-150D8多機能掘削リグは、既存のMDLシリーズ掘削リグに基づいてRMが開発した新しい多機能セルフ掘削リグで、基礎エンジニアリングのジェットグラウト注入、アンカー固定、および浮上防止アンカーロッドの建設順序を考慮しています。

当社の工場からオーバーヘッドジェットグラウト掘削リグを安心してご購入いただけます。RMは最高のアフターサービスとタイムリーな納品を提供します。

主な用途:

1. ソフトファンデーション処理

2. 止水カーテン

3. 穴あけ工事

高架式ロータリージェット掘削リグの主な特徴:

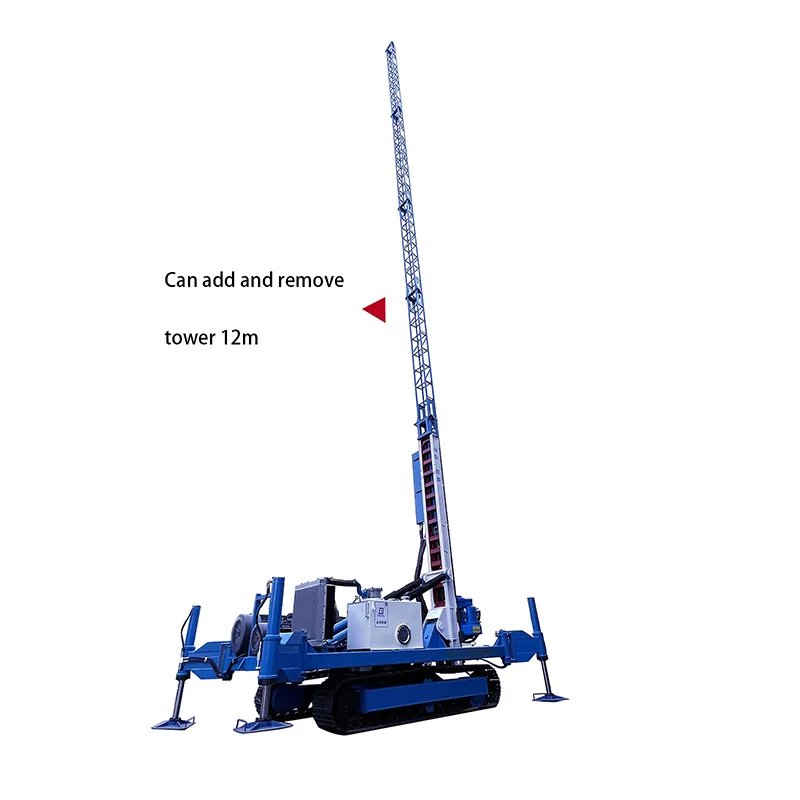

1. 取り外し可能な12メートルの補助塔を設置

●ロータリージェット施工時に高架式ロータリージェットを置き換えることができ、ドリルツールの分解回数を減らし、時間と材料を節約し、品質リスクを軽減します。

●浮き上がり防止アンカーロッド施工時にアンカーロッドを吊り上げることができ、クレーンコストを節約します。

●取り外し可能な補助タワーは、掘削リグの他の機能に影響を与えることなく、傾斜アンカーケーブルの施工中に分解できます。

●短いアンカーロッドの施工時、1本のアンカーロッドを最後まで使用できるので手間が省けます。

2. 大型貫通穴回転子

●貫通穴径は92mmで、89ドリルロッドもスムーズに通ります。トリプルロータリージェット施工とアンカー施工が可能です。

●アンカー施工には一般の89鋼管も使用可能です。

●油圧チャック構造により穴あけ工具の交換が自由かつ便利です。移行ジョイントの交換について心配する必要はありません。

●高トルクパワーヘッドと改良型ジェットグラウトドリルの組み合わせにより、ほとんどの地層で下穴不要でジェットグラウト施工が可能となり、コストと時間を大幅に節約できます。

3. トラックの移動

高架式ジェットグラウトドリルは、接地圧比の大きいトラックシャーシを採用しています。軟弱地盤でも自在に移動できます。

4. オリフィスガイド装置

●ジェットグラウト施工時、施工角度や垂直度を確保しながらドリルの分解が容易です。

●アンカー施工時、鋼管の強度を向上させることができ、施工精度が高いです。

●オリフィスの回転機構によりコバルト工具の摩耗を軽減できます。

主なテクニック仕様:
