高圧リグによるジェットグラウト注入の背後にある科学とは何ですか?

高圧リグによるジェットグラウト注入の背後にある科学とは何ですか?

ジェットグラウト注入、高圧ロータリージェット掘削リグは、一見単純そうに見える地盤改良技術ですが、流体力学、土壌力学、レオロジーの複雑な原理に支えられています。このプロセスには、超高圧でセメントグラウト スラリーを注入して現場の土壌を浸食して混合し、ソイルセメントとして知られる人工複合材料を形成することが含まれます。この方法の科学的有効性は、土壌構造を破壊するための運動エネルギーの制御された適用と、その後の化学的および物理的結合によって新しい改良された材料が作成されることにあります。

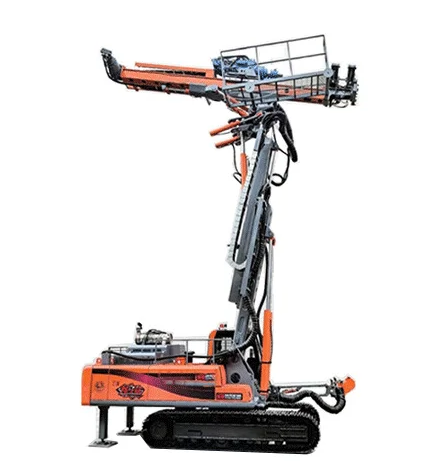

核となる科学原理は、コヒーレント流体ジェット内で水圧エネルギーを運動エネルギーに変換することです。高圧ロータリージェット掘削リグは、強力なポンプを使用してグラウトスラリーを通常 400 ～ 600 bar のレベルまで加圧します。この高圧流体は、モニターの小径ノズル (通常は 1.5 ～ 3.0 mm) を通過します。流体力学の原理によれば、土壌内の高圧ゾーンから大気圧までのこの急激な膨張により、流体は超音速まで加速され、膨大な運動エネルギーを持つジェットが生成されます。このジェットの一貫性、つまり距離を超えて集中した流れとして一緒に留まる能力は非常に重要であり、ノズルの設計、流体の粘度、二重および三重流体システムでのエアシュラウドの使用によって影響されます。

この高エネルギージェットと土壌塊の間の相互作用は、土壌力学と浸食理論によって支配されます。ジェットは、土壌のせん断強度と引張強度をはるかに超える応力で土壌に衝突します。粒状土壌 (砂や砂利) では、ジェットは個々の粒子を移動させ、粒間のロックを破壊することによって機能します。粘性土壌（粘土やシルト）では、そのメカニズムには土壌構造のせん断と再成形が含まれます。ジェットによってキャビティが形成され、グラウトによって即座に満たされ、水力で破壊されます。重要なのは、浸食と混合を同時に行うことです。高圧ロータリージェット掘削装置は、このプロセスの運動学、つまり回転速度と引き抜き速度を制御し、処理される土壌の量と最終混合物の均質性を決定します。これらのパラメータと結果として得られる柱直径との関係は、ジェットグラウト科学の主な焦点です。

結果として得られるソイルセメント複合材料の特性は、元の土壌の鉱物学とセメントの化学的性質の関数です。グラウト スラリーはセメント粒子を水中に懸濁させたもので、土壌粒子および間隙水と相互作用します。コンクリート技術と同様のプロセスで、セメントは水和し、ケイ酸カルシウム水和物 (C-S-H) や土壌粒子を結合するその他の化合物を形成します。ソイルセメントの最終的な一軸圧縮強度と透水性は、グラウト混合物のみに依存するのではなく、相互作用の産物です。砂質土壌は不活性なので、セメントペーストが硬い粒子を結合するため、通常はより高い強度の材料が得られます。高圧ロータリージェット掘削リグ活性ミネラルを含む粘土質土壌はより複雑な反応を起こす可能性がありますが、粘土の残骸の可塑性により強度が低下することがよくあります。高圧回転ジェット掘削リグの役割は、均一な混合を確保してカラム全体で一貫した特性を達成することです。

したがって、高圧回転ジェット掘削リグを使用したジェットグラウト注入の科学は学際的な分野です。侵食範囲を最適化するにはジェットの流体力学、処理量を予測するには急速な水圧負荷に対する土壌の反応、最終製品の地盤工学的特性を設計するには混合中の化学物理的相互作用を理解する必要があります。この科学的基盤により、エンジニアは経験的手法から予測モデリングベースの実践に移行し、基礎や土留めプロジェクトの正確な要求を満たす強度、剛性、透水性の特定の特性を備えたジェットグラウト注入柱を設計することができます。
