トップドライブ掘削リグはどのようにして従来のロータリー掘削よりも速く掘削できるのでしょうか?

無錫瑞米工程機械有限公司どのようにしてトップドライブドリルリグを実行中従来の回転システムでは効率性と安定性に問題がありがちだった複雑な地盤条件での掘削速度が向上します。現代のインフラストラクチャーや資源探査プロジェクトでは、掘削速度はもはやエンジン出力だけではなく、トルク、衝撃エネルギー、油圧制御がいかに効果的に連続作業サイクルに統合されるかがますます重要になっています。このエンジニアリングの考え方の変化により、トップドライブシステムが幅広い現場作業で注目を集めている理由が説明されています。

従来のロータリードリリングで観察される限界

従来の回転掘削方法は、ドリルストリングを介して伝達される表面駆動の回転に依存しています。このアプローチは何十年にもわたって広く使用されてきましたが、不均一な地層や不安定な地層ではその限界が明らかになります。

砂利層や割れた岩石地帯では、ドリルストリングに沿ったトルク損失により、ビットでの有効な切削力が低下する可能性があります。埋め戻し層や軟質と硬質の層間層に遭遇すると、ドリルストリングの振動が増加し、逸脱や一時的な停止につながることがよくあります。こうした中断は進行を遅らせるだけでなく、工具の摩耗も増大させます。

もう 1 つの制約は、パイプの詰まりの状況を管理するのが難しいことです。従来のセットアップでは、詰まったドリルストリングを逆転させて解放するには、多くの場合、時間のかかる手動調整が必要です。これらの非効率は、特に深部または多層の掘削環境で蓄積されます。

トップドライブシステムで何が変わるのか

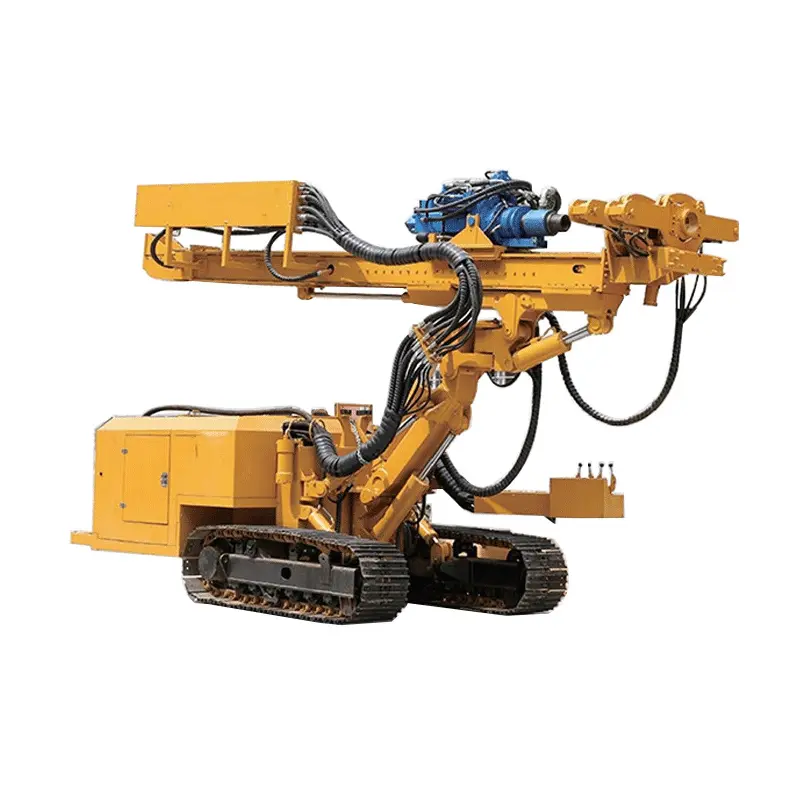

A トップドライブ掘削リグトルク伝達位置を定盤からマストに取り付けられた油圧ロータリーヘッドに変更します。この構造調整は単純に見えるかもしれませんが、掘削のダイナミクスを大きく変えます。

ドリルストリング全体を下から回転させる代わりに、トルクはドリルストリングの上部に直接適用されます。これによりエネルギー損失が軽減され、パイプセクションを追加または削除する際の継続的な回転が可能になります。その結果、操作がよりスムーズになり、深度拡張時の中断が少なくなります。

ダイレクトなトルク伝達と回転安定性

複数の中間伝送ポイントを排除することで、エネルギー損失が削減されます。特に抵抗が不均一な地形において、回転がより安定します。この安定性は、混合地質条件で掘削速度が向上する主な理由の 1 つです。

複雑な地層におけるリバースインパクト機能

Wuxi Ruimai Engineering Machinery が開発したような最新のシステムには、逆衝撃動作が可能な回転インパクト ヘッドが組み込まれています。ドリルの固着が発生した場合、逆衝撃によりケーシングとドリルロッドが緩み、工具の固着によるダウンタイムが軽減されます。

油圧負荷検知システムの最適化

負荷感知油圧システムは、リアルタイムの抵抗に基づいてポンプ出力を調整します。一定の圧力で動作するのではなく、エネルギーが動的に分配され、燃料効率と機械的応答性の両方が向上します。

実際に掘削速度が向上する理由

多機能アンカー掘削リグの速度の利点は、単一の要因からではなく、システムの改善の組み合わせによって得られます。

まず、連続的なパイプ処理により、ロッド接続のために頻繁に停止することなく穴あけが可能になります。第 2 に、油圧の応答性により、トルクが地層抵抗と常に一致するようになります。第三に、マストの可動性の向上により、マルチアングルの穴あけが可能になり、機械全体の位置を変更する必要性が減ります。

実際のフィールド条件では、これらの改善により、特に次のような環境で層間の移行時の遅延が減少します。

- 砂利の多い河川敷
- 崩壊したボーリング孔ゾーン
- 深層井戸の形成
- 混合土壌と岩石の境界面

技術的パフォーマンスの概要

次の簡略化された仕様の概要は、システム パラメータが全体的な掘削パフォーマンスにどのように寄与するかを示しています。

従来の回転システムと比較して、これらのパラメータは、より連続的なエネルギー適用モデルをサポートし、掘削速度の一貫性に直接影響します。

掘削効率の向上のメカニズム

の運用効率トップドライブ掘削リグ機械システムと油圧システムがどのように相互作用するかに密接に関係しています。

連続ロッドハンドリングサイクル

従来の穴あけ作業で最も時間のかかるステップの 1 つは、パイプの接続です。トップドライブシステムにより、回転を完全に停止することなくドリルストリングを伸ばすことができます。これにより、アイドル時間が短縮され、ボーリング孔内の地層の安定性が維持されます。

多方向マストの適応性

多関節リンケージ構造により、掘削フレームはさまざまな作業条件に合わせて角度を調整できます。これにより、特に制約のある建設現場で、機械全体の位置を繰り返し変更する必要性が軽減されます。

エネルギー利用バランス

負荷感応型油圧システムにより、低抵抗条件下でもエンジン出力が無駄にならないようにします。地層の硬度が上昇すると圧力が自動的に調整され、安定した貫入力が維持されます。

さまざまな環境にわたるフィールドアプリケーション

トップドライブシステムの適応性により、幅広い地質条件や気候条件で動作することができます。

砂漠地帯では、緩い砂層があるため、安定したボーリング孔壁の支持が必要です。高地地域では、空気密度の低下がエンジンの冷却効率に影響を与えるため、油圧の最適化が重要になります。寒冷地では、一貫した流量特性を維持するために水圧の安定性が不可欠になります。

一般的なアプリケーション シナリオには次のようなものがあります。

- 石油およびガスの探査掘削
- 井戸建設プロジェクト
- 地質採取作業
- 基礎補強および杭工学

これらの多様な用途は、掘削効率が速度だけでなく、さまざまな環境ストレス下での安定性の維持にも重要であることを示しています。

技術比較: 従来のアプローチとトップドライブのアプローチ

この比較は、均一な土壌層ではなく困難な地層で掘削性能の向上が最も顕著に現れる理由を浮き彫りにします。

運用上の適応性と安全性に関する考慮事項

速度だけでなく、動作の安定性も掘削システムの設計において重要な要素です。負荷感知油圧システムは、機器の寿命とボアホールの完全性の両方に影響を与える可能性がある突然の圧力サージを防ぐのに役立ちます。

高い保持力を備えたクランプシステムにより、衝撃時や逆回転時にドリルロッドが安定した状態を保ちます。これにより、深い掘削シナリオでの滑りのリスクが軽減されます。

さらに、履帯付きの下部構造により地面との接触分布が改善され、掘削のアライメントを損なうことなく平坦でない地形でも安定した移動が可能になります。

現場での使用による業界の観察

さまざまな建設環境での現場観察によると、掘削効率の向上は、短い深度内で土壌層が頻繁に移動する移行地質中に最も顕著に現れます。このような場合、多機能アンカー掘削リグのようなシステムは、一貫した回転を維持し、中断の頻度を減らします。

オペレーターは、最も重要な改善はより深い掘削​​能力だけでなく、不安定な層をよりスムーズに進むことであることによく気づきます。これにより、複数の穴掘削プロジェクトにわたる累積的な遅延が軽減されます。

結論

さまざまなエンジニアリング環境において、油圧制御、直接トルク伝達、および適応構造設計の統合により、最新の掘削システムがより高い運用継続性を達成できる理由が説明されています。のトップドライブ掘削リグ複雑な地層におけるより安定した応答性の高い掘削動作への移行を表しています。

この文脈の中で、無錫瑞米工程機械有限公司は、HB-500C ベースの掘削リグ シリーズなどの掘削装置ソリューションを提供し、安定した掘削性能が不可欠な地質探査、井戸建設、インフラ基礎エンジニアリングなどのアプリケーションをサポートしています。
